Malla antideslumbrante tipo ciclón, con forro de PVC con un calibre final de 10.5 de color negro humo, de abertura de 17×17 mm.

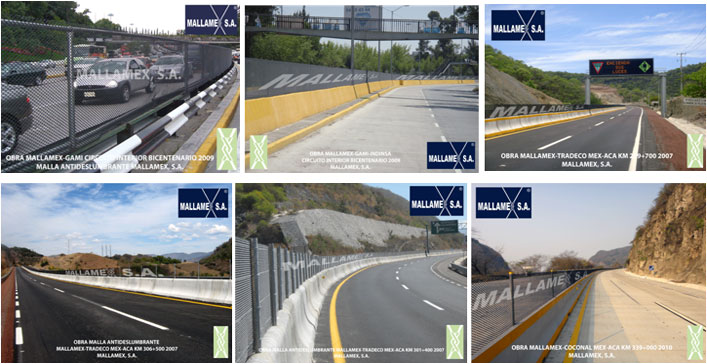

La malla antideslumbrante tiene la finalidad de servir como pantalla o barrera visual, para interceptar la luz de los fanales de los vehículos que circulan en contrasentido y de esta manera disminuir el riesgo de deslumbramiento de los conductores que circulan por la autopista. la malla antideslumbrante se coloca en la parte superior de la barrera central de concreto.
| Caracteristicas | Unidad | Tipo | Calibre | Altura | Norma |
| Malla Antideslumbrante | ml | Ciclón | 10.5 (0.1278) | 40cm 50cm 60cm 70cm 90cm | ASTM A-116 |
| Malla Antideslumbrante | ml | Ciclón | 11.0 (0.1205) | 40cm 50cm 60cm 70cm 90cm | ASTM A-116 |
| Altura | cm | Ciclón | 17X17 mm | 40cm 50cm 60cm 70cm 90cm | ASTM A853 |
| Abertura | mm | Ciclón | 17X17 mm | 40cm 50cm 60cm 70cm 90cm | ASTM A-116 |
| Alambre Galvanizado | kg | Galv | 1008-1010 | Acero Bajo carbon | ASTM A853 |
| Recubrimiento de PVC | kg | Negro | 0.015″min 0.021″max | Extrución Bond | ASTM D-792-67 |
| Poste de lamina Galvanizada | mm diametro | linea | 20 (48mm)-18 (60mm) 48.3 / 60.0 | 50cm 60cm 70cm 80cm 100cm 48.3 mm (1.900) 60.3 (2.375) | NMX-H-074, ASTM-A-153, ASTM-A-123 |
| Tapon de lamina galvanizada | pza/mm | Simple | 20 | 48mm 48mm 48mm 48mm 60mm | ASTM-A-123 |
| Alambre Galv (Tensor Liso) | kg | Tensor | 12,5 | 3 hilos 3 hilos 3 hilos 4 hilos 4 hilos | ASTM-A-641 |
| Alambre Galv (Amarres) | pzas | Amarres | 12,5 | 18 18 18 24 24 | ASTM-A-641 |
| Pelicula Reflejante GDC | cm2 | Ambar | 800candelas/Lux/m2 | 13 13 13 13 15,75 | N.CMT.5.03.001.03/08 |
| ITEM | DESCRIPCION | UNI |
| 1 | Malla Antideslumbrante ciclón 17x17mm cal 10.5 ó 11.0 | ML |
| 2 | Poste Galvanizado de 48 mm ó de 60 mm | Pzas |
| 3 | Tapón de lamina galv de 48 mm ó 60 mm | Pzas |
| 4 | Película reflejante grado diamante color ámbar | Pzas |
| 5 | Alambre Galvanizado cal 12.5 (tensor Liso) | Kg |
| 6 | Alambre Forrado en PVC cal 10.5 ó 11.0 | Kg |
| 7 | Alambre Galv para amarres cal 16 | Kg |
Malla antideslumbrante tipo ciclón de abertura de 17 X17 mm de alturas de 50, 60, 70, 90, (se fabrica cualquier medida), alambre galvanizado forrado de PVC color negro humo con un calibre final de 10.5 y 11.0, según especificaciones solicitadas por las dependencias.
Poste de lamina galvanizada de 48 mm cal 20 para malla de 70 cm de altura e inferiores y tubo de 60 mm cal 18 de 90 cm de altura y superiores Incluye tapón simple de lamina galvanizada de 48mm ó 60 mm sea el caso y película reflejante grado diamante color ambar.

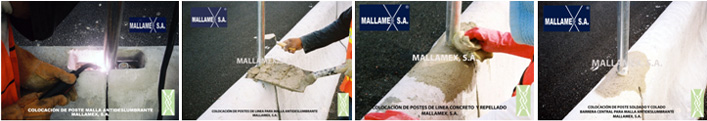

Colocación: El poste se coloca y se solda a la placa empalmadora de la barrera central, se cuela con concreto y se hace un repellado en la misma.
Alambre galvanizado calibre 12.5

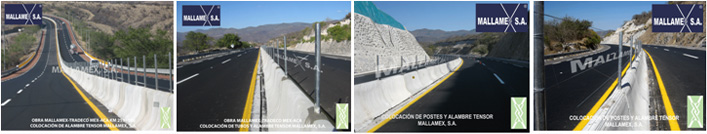

Se colocan 3 hilos tensores en Mallas de 70 cm de altura e inferiores y 4 hilos tensores en Mallas de 70 cm de altura y superiores.

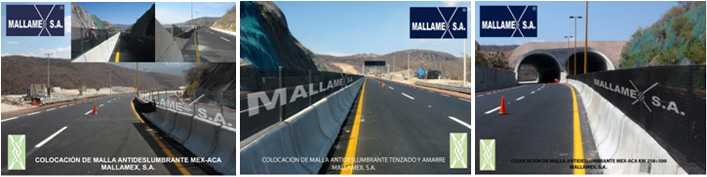

Se colocara la malla antideslumbrante sobre la barrera central y se dará la tensión adecuada, se amarra con grapas de alambre cal 14.0 a los tensores lisos y a los postes de línea.

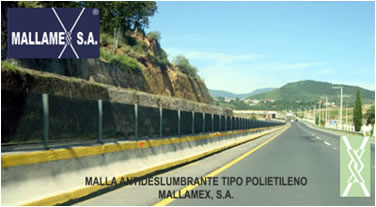

Malla antideslumbrante tipo polietileno alta densidad, color negro humo con protección UV de 3.0 mm de espesor, con un peso de 840 gr./m2, en abertura del rombo de 5.0 x 5.0 mm.
La malla antideslumbrante tiene la finalidad de servir como pantalla o barrera visual, para interceptar la luz de los fanales de los vehículos que circulan en contrasentido y de esta manera disminuir el riesgo de deslumbramiento de los conductores que circulan por la autopista. la malla antideslumbrante se coloca en la parte superior de la barrera central de concreto.
| Caracteristicas | Unidad | Altura | Rango | Norma/Método |
| Malla Antideslumbrante HDPE | cm | 50 70 90 | ±2% | ICE-05 |
| Resistencia a la Tensión | kg | 2,5 2,5 2,5 | Mínimo | MPE-04 |
| Dureza | Grados | Grados Shore D (50-60) | (50-60) | ASTM D-2241 |
| Abertura | mm | 5×5 5×5 5×5 | ±5% | ICE-05 |
| Peso por Metro Lineal | kg | 0,42 0,59 0,76 | Nominal | ICE-05 |
| Peso por Rollo | kg | 21 29,5 38,2 | Nominal | ICE-05/ASTM 792 |
| Longitud rollo | m | 50 50 50 | Nominal | ICE-05 |
| Material | Unidad | Tipo | Calibre | Altura | Norma/Método |
| Malla Antideslumbrante | ml | HDPE | 3.00 mm | 50 cm 70 cm 90 cm | ASTM A-116 |
| Altura | cm | HDPE | 50 cm 70 cm 90 cm | ASTM A853 | |
| Poste de lamina Galvanizada | mm | linea diametro | 20 18 42.0 – 48.3 – 60.3 | 60 cm 80 cm 100cm 42 cm 48 cm 60 cm | NMX-H-074, ASTM-A-153, ASTM-A-123 |
| Solera Galv c/ 3 o 4 barrenos | barreno | Troquel | 20 | 3 4 4 | ASTM-A-123 |
| Pijas fijadoras | pzas | galv | No. 14 x 3/4″ | 3 4 4 | ASTM-A-123 |
| Tapon de lamina galvanizada | pza/mm | Simple | 20 | 42 mm 48 mm 60 mm | ASTM-A-123 |
| Alambre Galv (Tensor Liso) | kg | Tensor | 12,5 | 3 hilos 4 hilos 4 hilos | ASTM-A-641 |
| Alambre Galv (Amarres) | pzas | Amarres | 12,5 | 18 24 24 | ASTM-A-641 |
| Pelicula Reflejante GDC | cm2 | Ambar | 800candelas/Lux/m2 | 13 13 15,75 | N.CMT.5.03.001.03/08 |
| ITEM | DESCRIPCIÓN | UNI |
| 1 | Malla Antideslumbrante Polietileno Alta Densidad (HDPE) | ML |
| 2 | Poste Galvanizado c/3 ó 4 barrenos | Pzas |
| 3 | Tapón Simple | Pzas |
| 4 | Película reflejante grado diamante color ámbar | Pzas |
| 5 | Alambre Galvanizado cal 12.5 (tensor Liso) | Kg |
| 6 | Alambre Forrado en PVC Cal 10.5 | Kg |
| 7 | Alambre Galv para amarres cal 16 | Kg |
| 8 | Solera Galv troquelada de c/ 3 o 4 barrenos | Pzas |
| 9 | Pijas fijadoras de No. 14 x 3/4″ | Pzas |
