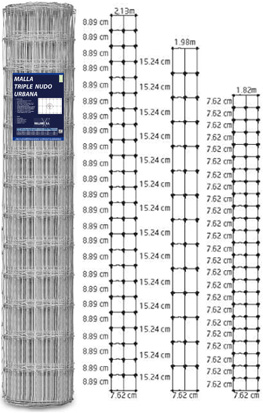

Diseño | Altura MTS | Abertura CM | Largo ML | Calibre Interior | Calibre Exterior | No. Alambres | Separacion Loong CM |
3×3″ | 1.82 M | 7.62 CM | 50,00 | 12,50 | 12,00 | 325,00 | 7,62 |
3″x6″ | 1.98 M | 7.62 CM | 50,00 | 12,50 | 12,00 | 14,00 | 15,24 |
3″x3.5″ | 2.13 M | 7.60 CM | 50,00 | 12,50 | 12,00 | 25,00 | 8,89 |
Resistencia a la tensión en Alambres Transversales de 130 – 145 KSI.
Resistencia a la tensión en Alambres Longuitudinales de 185 – 210 KSI.

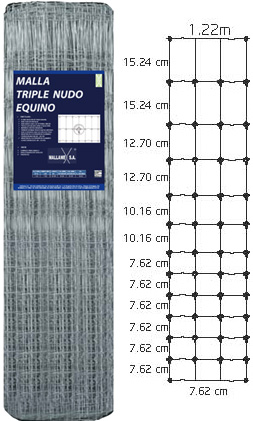

Altura MTS | Abertura CM | Largo ML | Calibre Interior | Calibre Exterior | No. Alambres |
1,22 | 7,60 | 50,00 | 12,50 | 12,00 | 13,00 |

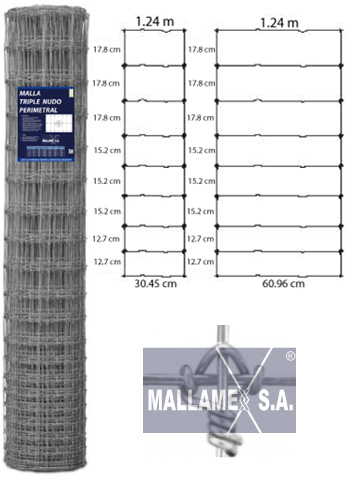

DISEÑO | Altura MTS | Abertura CM | Largo ML | Calibre Interior | Calibre Exterior | No. Alambres |
12″ | 1,24 | 30,48 | 50,00 | 12,50 | 12,00 | 9,00 |
12″ | 1,24 | 60,96 | 100,00 | 12,50 | 12,00 | 9,00 |
12″ | 1,52 | 30,48 | 100,00 | 12,50 | 12,00 | 11,00 |
24″ | 1,24 | 60,96 | 50,00 | 12,50 | 12,00 | 9,00 |
24″ | 1,52 | 60,96 | 100,00 | 12,50 | 12,00 | 11,00 |
Resistencia a la tensión en Alambres Transversales de 130 – 145 KSI.
Resistencia a la tensión en Alambres Longuitudinales de 185 – 210 KSI.

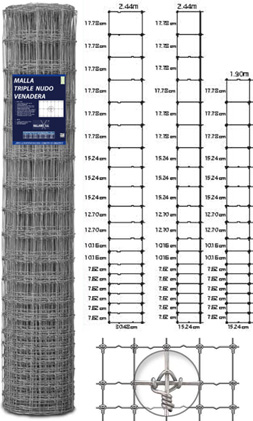

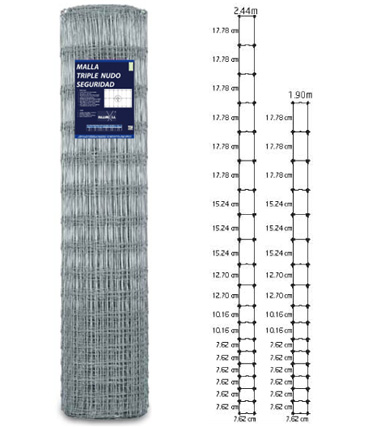

ALTURA MTS | ABERTURA CM | LARGO ML | CALIBRE INTERIOR | CALIBRE EXTERIOR | No. ALAMBRES |
1,90 | 7,62 | 50,00 | 12,50 | 12,00 | 17,00 |
2,44 | 7,62 | 50,00 | 12,50 | 12,00 | 20,00 |
Resistencia a la tensión en Alambres Transversales de 130 – 145 KSI.
Resistencia a la tensión en Alambres Longuitudinales de 185 – 210 KSI.

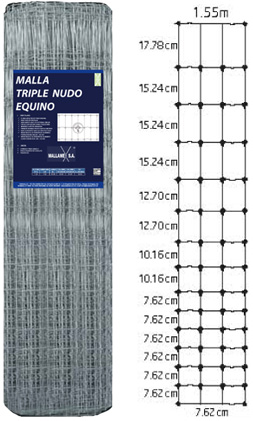

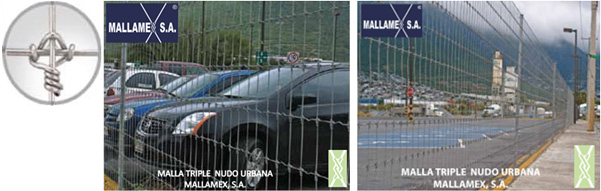

Altura MTS | Abertura CM | Largo ML | Calibre Interior | Calibre Exterior | No. Alambres |
1,55 | 7,62 | 50,00 | 12,50 | 12,00 | 15,00 |
Resistencia a la tensión en Alambres Transversales de 130 – 145 KSI.
Resistencia a la tensión en Alambres Longuitudinales de 185 – 210 KSI.

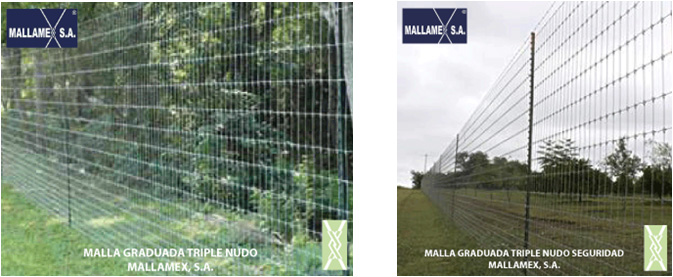

Altura MTS | Abertura CM | Largo ML | Calibre Interior | Calibre Exterior | No. Alambres |
1,90 | 15,24 | 50,00 | 12,50 | 12,00 | 17,00 |
2,44 | 15,24 | 100,00 | 12,50 | 12,00 | 20,00 |
2,44 | 30,48 | 100,00 | 12,50 | 12,00 | 20,00 |
Resistencia a la tensión en Alambres Transversales de 130 – 145 KSI.
Resistencia a la tensión en Alambres Longuitudinales de 185 – 210 KSI.
ITEM | DESCRIPCIÓN | UNI |
1 | MALLA GRADUADA TRIPLE NUDO | ML |
2 | RETENIDA DE ARRANQUE GALV | PZAS |
3 | POSTE-T | PZAS |
4 | POSTE DE REFUERZO CED 40 | PZAS |
5 | CLIP CHUCK POSTE-T CALIBRE 11.0 | PZAS |
6 | CLIP CHUCK POSTE REFUERZO CAL 11 | PZAS |
7 | REMACHE PARA UNION DE MALLA | PZAS |

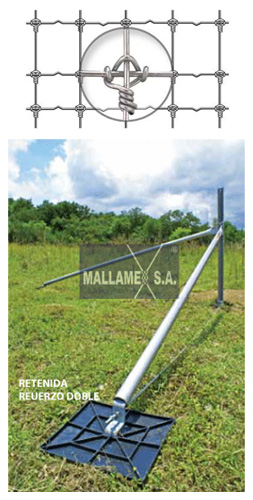

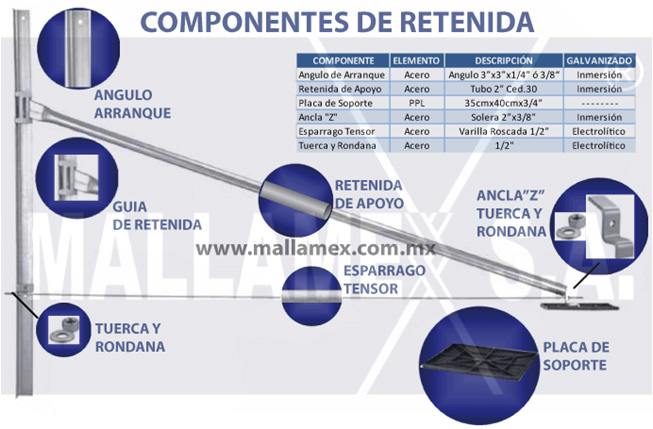

Especialmente diseñada para soportar los tirones, dándole la fuerza necesaria al poste de arranque para obtener la tensión adecuada que requiere el sistema de la malla graduada derecho de vía.
ALTURA MÁXIMA | ANGULO DE ARRANQUE | RETENIDA DE APOYO | PLACA DE SOPORTE | ANCLA TIPO “Z” | ESPARRAGO TENSOR |
|
1.5 mts | Ángulo 3”x3”x1/4” Galvanizado por inmersión 2.5 mts de largo | Tubo 2” Ced. 40 Galvanizado 3 mts de largo | PPL de 35x40cm x3/4” de espesor | Galvanizada por inmersión 2”x3/8” | Espárrago galv de 1/2” de 3 mts de largo. Birlo con tuercas | |
2.0 mts | Ángulo 3”x3”x1/4” Galvanizado por inmersión 3 mts de largo | Tubo 2” Ced. 40 Galvanizado 4 mts de largo | PPL de 35x40cm x3/4” de espesor | Galvanizada por inmersión 2”x3/8” | Espárrago galv de 1/2” de 4 mts de largo. Birlo con tuercas | |
2.7 mts | Ángulo 3”x3”x1/4” Galvanizado por inmersión 4 mts de largo | Tubo 2” Ced. 40 Galvanizado 5 mts de largo | PPL de 35x40cm x3/4” de espesor | Galvanizada por inmersión 2”x3/8” | Espárrago galv de 1/2” de 5 mts de largo. Birlo con tuercas |
El poste tipo T fabricado con acero en fase a riel de ferrocarril, el cuál es garantía de dureza y firmeza, se coloca de manera incado con marro.
ALTURA | ACABADO | ||
PIES | METROS | PINTADO | GALV |
6 | 1,83 | NEGRO | – – – |
6,5 | 1,98 | NEGRO | – – – |
7 | 2,13 | NEGRO | – – – |
10 | 3,05 | – – – | • |
El poste tipo “T” fabricado con acero en fase a riel de ferrocarril, el cuál es garantía de dureza y firmeza, se coloca de manera incado con marro.
| ALTURA | PESO kg | |||
PIES | METROS | GALV | PESADO | LIGERO |
6 | 1,83 | – – – | 3,4 | 2,58 |
6,5 | 1,98 | 4 | 3,68 | 2,8 |
7 | 2,13 | 4,4 | 3,96 | 3,01 |
8 | 2,43 | – – – | 4,53 | – – – |
10 | 3,05 | 6,3 | 5,66 | – – – |
Tubo Galv por inmersión en caliente CED 40 de 2″ de diam. nominal, se coloca como refuerzo intermedio entre las retenidas a cada 50 mts aproximadamente.
CEDULA | DIAM | ALTURAS MTS | ||
MALLA | CIMENTACIÓN | |||
40 | 2″ | 2,50 | 1,00 | |
40 | 2″ | 3,00 | 1,00 | |
Clip Galv Clase III Cal. 11.0, especialmente diseñado para poste “T” que nos permite amarrar los alambres al poste de manera rápida y fácil. Los amarres se hacen por medio del dado chuck haciendo el amarre más eficiente que un amarre manual.
Calip Galv Clase III Cal. 11.0, especialmente diseñado para poste tubular que nos permite amarrar los alambres al poste de manera rápida y fácil. Los amarres se hacen por medio del dado chuck haciendo el amarre más eficiente que un amarre manual.

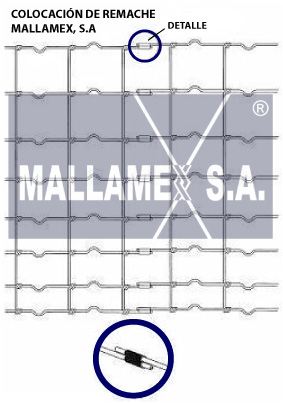

Nos permiten unir alambres de la malla graduada, se colocan a los extremos de los alambres y se presionan con las pinzas multi usos.
El dado chuck se utiliza en un taladro o en un barbequin y sirve para amarrar los clips para poste de manera fácil y rápida.
El marro es una herramienta diseñada para instalar postes “T” y “Y”, se introduce el marro en el poste y se golpea hasta darle la profundidad deseada.
Está diseñada para trabajar con los remaches para alambre a la hora de utilizar el sistema de empalme de mallas.
